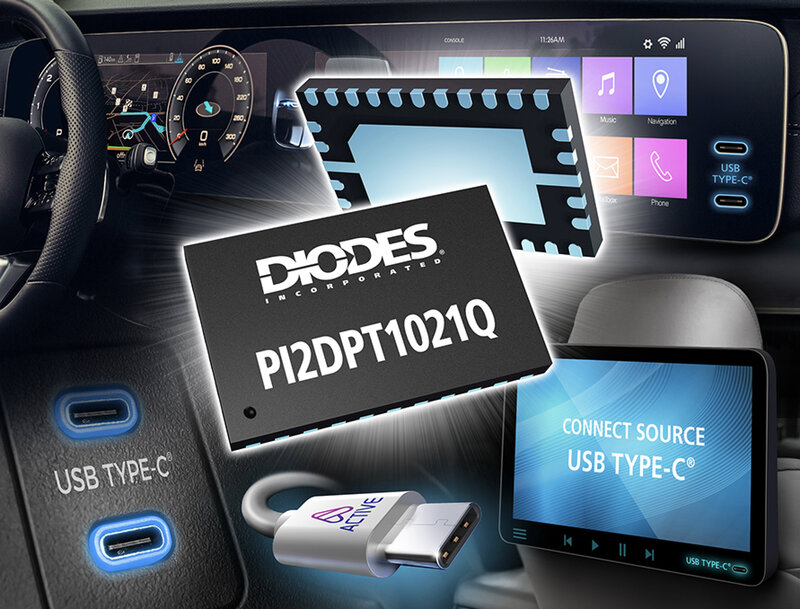

Diodes stellt Automotive ReTimer für Highspeed-Konnektivität im Fahrzeug vor
Der PI2DPT1021Q ReTimer von Diodes ermöglicht zuverlässige Highspeed-DisplayPort- und USB-Konnektivität in Fahrzeugsystemen mit adaptiver Entzerrung, Jitter-Unterdrückung und geringem Stromverbrauch.
www.diodes.com
Diodes Incorporated stellt den automobilkonformen PI2DPT1021Q vor. Der Bit-Level-ReTimer erfüllt die Anforderungen des Automobilmarktes und unterstützt die Standards DisplayPort™/DP 1.4 und USB 3.2 für USB-C®-Anwendungen wie Infotainment und Kombiinstrumente, Rear Seat Entertainment, intelligente Cockpits und aktive Kabel.
Der 10-GBit/s-ReTimer unterstützt die von modernen Fahrzeugsystemen geforderte schnelle Datenübertragung. Ein wesentlicher Vorteil des Bausteins ist seine Fähigkeit, die Integrität schneller Signale aufrechtzuerhalten, indem er eine adaptive Entzerrung des Empfängers ermöglicht, die Kanalverluste von bis zu -23 dB bei 5 GHz kompensiert. Er verfügt auch über Jitter-Bereinigungsfunktionen und einen adaptiven kontinuierlichen linearen Entzerrer (CTLE) sowie eine wählbare Einstellung eines 3-Tap-Senders.
Der ReTimer bietet einen flexiblen 4:4-Kanalbetrieb und unterstützt System-on-Chip-/SoC-Bausteine mit integriertem USB/DP-Crossbar-Switch. Seine Konfiguration ist über eine I²C-Schnittstelle programmierbar und ermöglicht die Auswahl verschiedener Modi, darunter: 4-Lane DP 1.4 (HBR3), 2-Lane DP 1.4 (HBR3), 1-Lane USB 3.2 Gen2 sowie 1- und 2-Lane USB 3.2 Gen2.
Mit seinem bidirektionalen Design bietet der PI2DPT1021Q Flexibilität bei der Auswahl des Signalflusses, was gerade bei aktiven Kabelanwendungen nützlich ist. Er zeichnet sich durch eine sehr geringe Latenz (weniger als 1 ns) vom Signaleingang bis zum Signalausgang aus und gewährleistet so eine gute Interoperabilität zwischen verschiedenen USB- und DP-Geräten.
Ein wesentliches Leistungsmerkmal ist das Power Management mit automatischen Energiesparmodi für USB und DP. Der Baustein unterstützt die USB-Power-Management-Modi für den aktiven Modus (U0) und die Energiesparmodi (U1, U2, U3). Für DisplayPort wird der D3-Energiesparmodus mit integriertem AUX-Listener unterstützt. Der ReTimer wird mit einer einzigen 1,8V-Stromversorgung betrieben.
Der PI2DPT1021Q wird im kleinen X1-QFN2845-32-Gehäuse (2,85 mm × 4,5 mm; 0,4 mm Rastermaß) ausgeliefert, optimiert somit die Leiterplattenfläche und eignet sich für kompakte Designs. Der Baustein arbeitet in einem weiten Temperaturbereich von -40 bis +105 °C.
Eine standardkonforme Version (PI2DPT1021) ist ebenfalls erhältlich und eignet sich für industrielle und kommerzielle Anwendungen.
