Diodes Incorporated News

Branchenweit erste Automotive-konforme Dual-Power-Rail I2C-Bus-GPIO-Expander von Diodes Incorporated verbessern das Systemdesign und erhöhen die Flexibilität

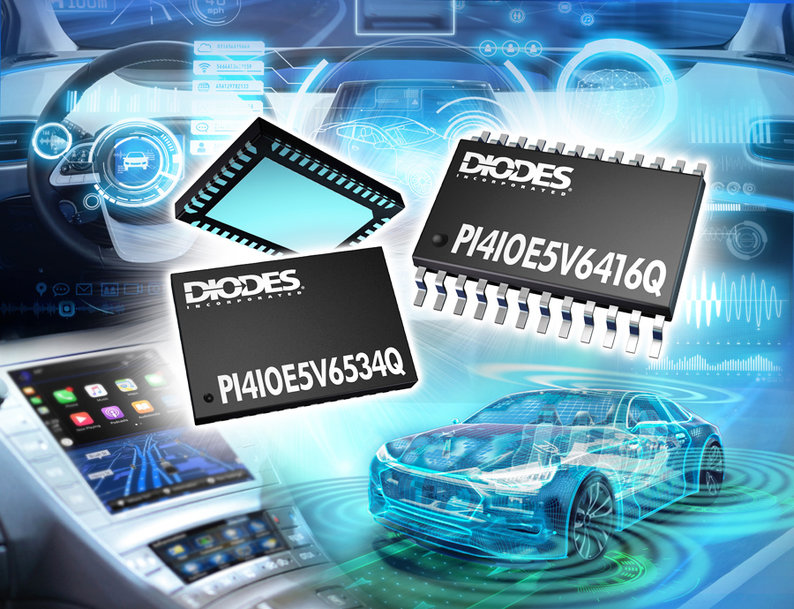

Diodes Incorporated (Nasdaq: DIOD) stellt mit dem 16-Bit PI4IOE5V6416Q und 34-Bit PI4IOE5V6534Q neue GPIO-Expander (General Purpose I/O) mit bidirektionaler Spannungspegelanpassung für Automotive-Anwendungen vor.

Branchenweit erste Automotive-konforme Dual-Power-Rail I2C-Bus-GPIO-Expander von Diodes Incorporated verbessern das Systemdesign und erhöhen die Flexibilität

Die Automotive-konformen, nach AEC-Q100 (Grade 2) qualifizierten Bausteine mit dualer Spannungsversorgung sind ein Novum im Automotive-Bereich und bieten über die I2C-Schnittstelle verbesserte programmierbare I/Os für Low-Voltage-Mikroprozessoren/-Mikrocontroller der nächsten Generation.

Als Teil der laufenden Expansion von Diodes in den Automotive-Bereich bieten die neuen Bausteine eine einfache Lösung, wenn zusätzliche I/Os benötigt werden und gleichzeitig die Verbindungen auf ein Minimum reduziert werden sollen – z.B. für ADAS, Telematik und Infotainment. Der Wegfall eines externen Spannungspegelumsetzers vereinfacht das Design neuer ADAS- und Telematiksysteme und senkt die Kosten für die Stückliste.

Beide Bausteine arbeiten von 1,65 bis 5,5 V auf der GPIO-Port-Seite. Auf der SCL/SDA-Seite (I2C-Schnittstelle) arbeitet der PI4IOE5V6416Q von 1,65 bis 5,5 V und der PI4IOE5V6534Q von 0,8 bis 3,6 V. Diese duale I/O Spannung ermöglicht es den Bausteinen, auf der SCL/SDA-Seite mit kommenden Low-Power-ICs zu arbeiten. Die Expander bieten einen sehr niedrigen Standby-Stromverbrauch von 1,5 µA bei 5 V und 1 µA bei 3,3 V für den PI4IOE5V6416Q und 2 µA bei 3,3 V für den PI4IOE5V6434Q.

Jeder 16- oder 34-Bit-GPIO dieser Reihe ist konfigurierbar, und jeder Port verfügt über einen programmierbaren Pull-up- bzw Pull-down-Widerstand und einen einstellbaren Ausgangsstrom. Anders als viele I/O-Expander bieten der PI4IOE5V6416Q und PI4IOE5V6534Q als Teil ihrer erweiterten I/O-Funktionen auch programmierbare Open-Drain-Ausgänge. Die Bausteine verfügen über eine Interrupt-Maskierungsfunktion, über die Entwickler den Interrupt eines einzelnen GPIO-Port maskieren und eine Aktion auf Systemebene einleiten können.

Der 16-Bit PI4IOE5V6416Q wird im 24-Pin-TSSOP-; der 34-Bit PI4IOE5V6534Q im W-QFN4565-46-Gehäuse ausgeliefert. Beide Bausteine unterstützen die PPAP-Dokumentation und werden in IATF-16949-zertifizierten Einrichtungen gefertigt. Der Stückpreis für den 16-Bit PI4IOE5V6416Q beträgt 1,80 US-$ (ab 3000 Stück) und 2,40 US-$ für den 34-Bit PI4IOE5V6534Q (ab 3500 Stück).

www.diodes.com
