Mit neuen Verbindungslösungen unterstützt Metz Connect nun auch die Konnektivität in Bussen und Schienenfahrzeugen
Metz Connect hat seine Bestandsprodukte für das industrielle Anwendungsumfeld aufgerüstet, damit sie den Vorgaben der einschlägigen Normen für Schienenfahrzeug- und Busanwendungen umfänglich entsprechen.
www.metz-connect.com

Moderne Personentransportmittel stellen spezifische Anforderungen an Leitungen und Steckverbinder.
Nun stehen den Geräteherstellern und Systemintegratoren sowie Schienenfahrzeug- und Busherstellern verschiedene Steckverbinder in einer großen Vielfalt und Durchgängigkeit für alle Anforderungen zur Verfügung. Die Systemdurchgängigkeit erstreckt sich von Leiterplattenbuchsen bis hin zu Schaltschrankkomponenten und Kabeln. Das Produktsortiment für Bus- und Schienenfahrzeuge umfasst M12-feldkonfektionierbare Stecker und Buchsen (D- und X-kodiert) sowie Kabelkonfektionen mit unterschiedlichen Übertragungseigenschaften (Cat.5, Cat.7) und in verschiedenen Längen. Diese können mit einer Vielzahl von Steckverbindern kombiniert werden, darunter RJ45- und M12-Steckverbinder.

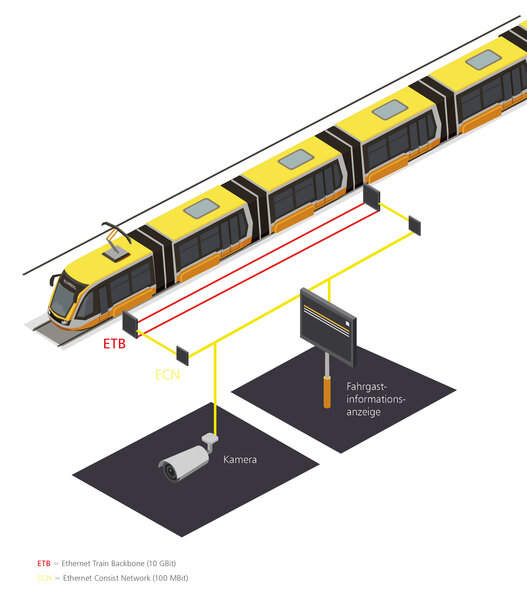

Der Vernetzungsgrad nimmt aufgrund von Überwachungs-, Steuerungs-, Unterhaltungs- und Sicherheitssystemen immer mehr zu.
Vernetzungsgrad im Personentransport steigt stetig
Moderne Bus- und Schienenfahrzeuge verfügen über Ethernet-Netzwerke, die aktive Netzwerkgeräte (ETBN, Repeater, Switche) und Endgeräte, wie Kameras, digitale Entertainment-Systeme, WLAN Access Points und Displays verbinden und diese mit Spannung und Daten versorgen. Ein "Ethernet Integrated Train Backbone Node" (ETBN) dient als zentraler Knotenpunkt für die Verwaltung und Steuerung verschiedener Kommunikationsfunktionen innerhalb des Zuges. Er verbindet verschiedene Subsysteme und Endgeräte miteinander, unter anderem Überwachungs-, Steuerungs-, Unterhaltungs- und Sicherheitssysteme.
Für die physische Verbindung werden passive Komponenten, wie Kabel und Steckverbinder, eingesetzt. Um die Anforderungen des jeweiligen Einsatzortes zu erfüllen, werden Kabel mit erhöhten Schutzanforderungen gegen Brände sowie Steckverbinder mit erhöhter Schutzart und mechanischer Belastbarkeit eingesetzt, die auch bei starken Vibrationen noch einwandfrei funktionieren.
Steckerlösungen von Metz Connect kommen in Bussen und Schienenfahrzeugen bei Neuausstattungen sowie beim Refurbishing (Retrofit) zum Einsatz. Damit können Konstrukteure auf Lösungen setzen, die sich in der Praxis bereits bewährt haben. Die Steckverbinder entsprechen den relevanten Normen für Fahrzeuganwendungen: DIN EN 45545 (Brandverhalten), DIN EN 50155 (Elektronische Betriebsmittel, mechanische Belastung), IEC 60529 (Schutzarten durch Gehäuse), IEC 61076-2-109 bzw. IEC 61076-2-101 (Typprüfung Steckverbinder) sowie ECE R118 (Brandverhalten der Leitung in Busanwendungen).

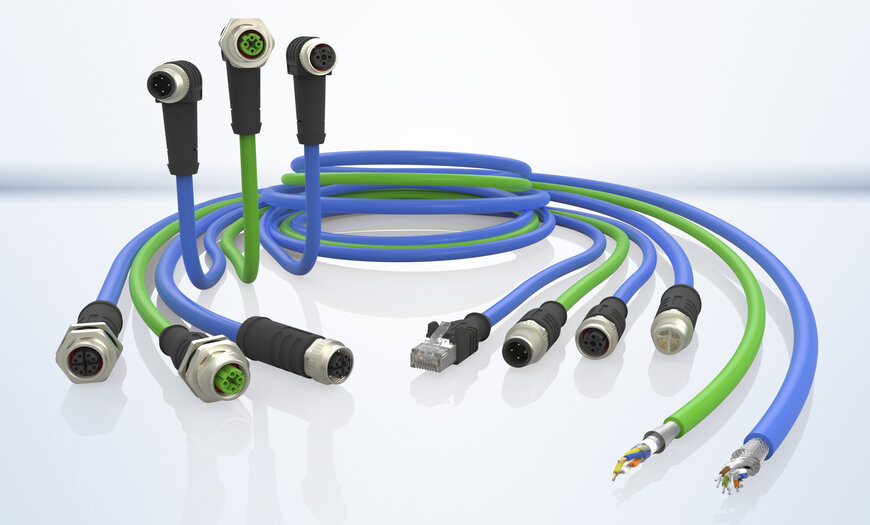

Stecker- und Verbindungslösungen von Metz Connect kommen bei Neuausstattungen sowie beim Refurbishing zum Einsatz.
M12-Stecker und brandbeständige PUR-Leitungen
Feldkonfektionierbare M12-Steckverbinder von Metz Connect mit Schraubverschluss und Schneidklemmenanschluss sowie M12-Stecker in D- und X-Kodierung gelten in der Branche aufgrund ihrer Robustheit als bevorzugte Verbindungslösungen. Ihr Einsatz bzw. die Anwendung ist unkompliziert, schnell und robust.
Die Stecker kommen bei der Vernetzung zur Unterstützung des Datenverkehrs an Bord zum Einsatz sowie bei Bezahlsystemen (Ticketing) und in Sicherheitsbereichen (Zugangskontrolle und Passagierzählung). Sie unterstützen den Komfort (Sitzplatzanzeige, Sprachansagen) sowie das Infotainment an Bord. Die Auswahl ist groß: Vom M12-Rundsteckverbinder über M12-Schaltschrankdurchführungen bis hin zu verschiedenpoligen Leiterplattenbuchsen ist bei Metz Connect alles verfügbar, was in Bussen und Schienenfahrzeugen üblicherweise benötigt wird.
Zur sicheren Datenübertragung in Bussen stehen geschirmte Cat.5e und Cat.7 Leitungen (AWG 22/19, AWG 22/7) mit ECE R118 Zulassung zur Verfügung und zusätzlich für Schienenfahrzeuge halogenfreie, elektronenstrahlvernetzte Cat.5- und Cat.7-Leitungen mit verbesserter Brandschutzanforderung gemäß EN 45545-2 (HL1 - HL3). Die Ausführungen haben zudem sehr gute Eigenschaften hinsichtlich Nahübersprechen (Next), Dämpfung und Schirmung.

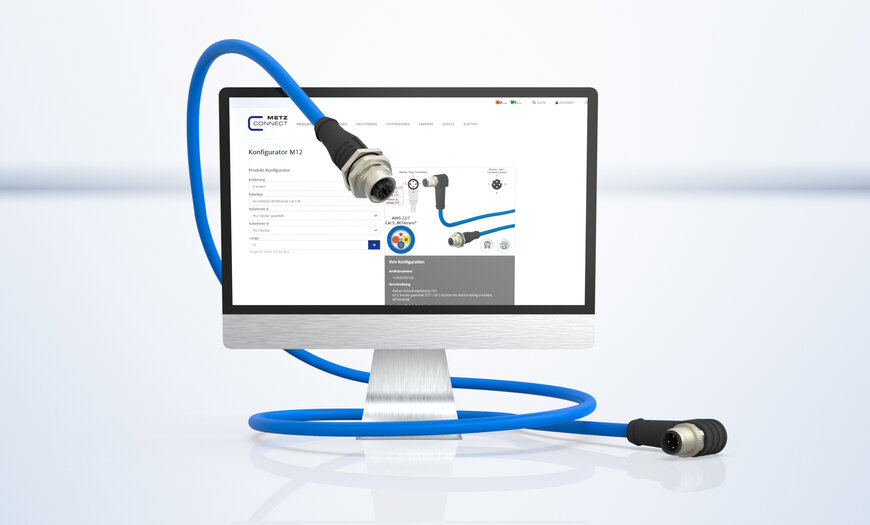

Der Metz Connect Online-Konfigurator vereinfacht das Auffinden geeigneter Verbindungen, Stecker und Buchsen.
Umfassende Beratung gehört dazu
Kabel können bereits in kleinen Mengen definiert und bestellt werden: Die Mindestbestellmenge beträgt 10 Stück (für Längen bis 20 m) und 4 Stück (ab 20 m). Die Wahl des richtigen Ethernet-Steckverbinders für Bus- und Schienenfahrzeuge hängt von den spezifischen Anforderungen der Anwendung ab. Bei allen Anfragen steht Metz Connect mit hoher Beratungskompetenz zur Verfügung. Ein Online-Konfigurator vereinfacht das Auffinden geeigneter Stecker, Buchsen und Verbindungslösungen.
www.metz-connect.com
