12-Bit-I²C-3D-Linear-Hall-Effekt-Sensor von Diodes Incorporated vereinfacht Drehbewegungs- und Näherungserkennung in Fahrzeugen
Diodes Incorporated stellt seinen ersten fahrzeugtauglichen* 3D-Linear-Hall-Effekt-Sensor vor.
www.diodes.com

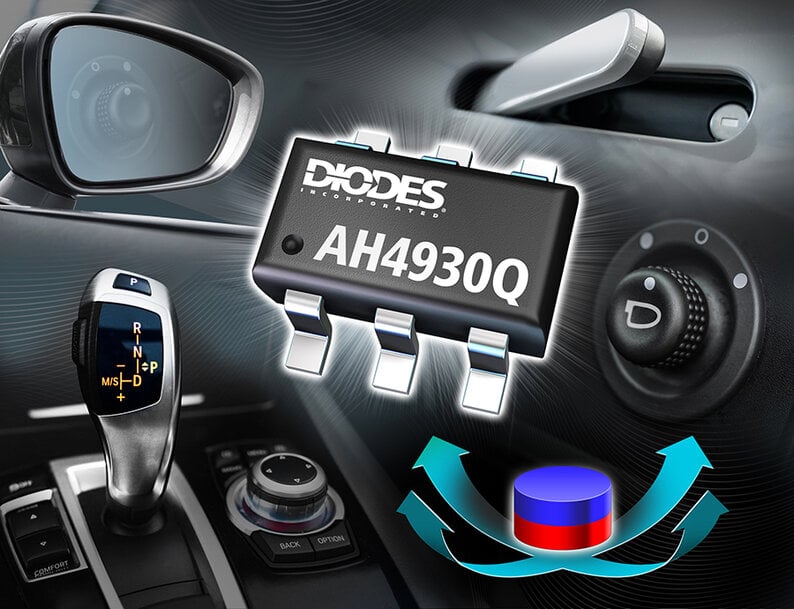

Der AH4930Q erkennt das Magnetfeld in x-, y- und z-Richtung und ermöglicht so eine zuverlässige und hochpräzise berührungslose Drehbewegungs- und Näherungserkennung. Zu den Anwendungen gehören Dreh- und Drückschalter an Infotainmentsystemen, Lenkradschalthebel, Türgriffe/-schlösser sowie die elektrische Sitzverstellung.
Der AH4930Q enthält einen 12-Bit-Temperatursensor für eine genaue On-Chip-Kompensation. Sein robuster Signalpfad und der 12-Bit-A/D-Wandler bieten eine hohe Auflösung für jede Messrichtung bis zu 1 Gauss (0,1 mT) pro Bit für präzise Positionsgenauigkeit. Die integrierte I²C-Schnittstelle ermöglicht eine nahtlose Kommunikation zum Auslesen von Messdaten und zur Laufzeitprogrammierung für Host-Systeme. Mit bis zu 1 MBit/s lassen so Anpassungen in Echtzeit vornehmen.
Der Sensor verfügt über drei Betriebsmodi sowie einen Abschaltmodus, in dem er nur 9 nA Strom verbraucht. Die drei Betriebsmodi bieten ein optimales Verhältnis zwischen Stromverbrauch und Datenerfassung: vom Ultra-Low-Power-Modus mit nur 13 µA (10 Hz) bis zum Fast-Sampling-Modus mit 3,8 mA (3,3 kHz) für konstante Messfunktionen. Mit einer Wake-up-Zeit von 10 µs, einer Reaktionszeit von 4 µs und einer großen Bandbreite ermöglicht der AH4930Q eine sehr schnelle Datenerfassung selbst für anspruchsvolle Anwendungen.
Der AH4930Q arbeitet mit Versorgungsspannungen von 2,8 bis 5,5 V und im Temperaturbereich von -40 bis +125 °C. Der 3D-Linear-Hall-Effekt-Sensor wird im 6-poligen SOT26-Gehäuse (Typ A1) ausgeliefert und kostet (ab 1000 Stück) je 0,50 US-$. Für industrielle und kommerzielle Anwendungen ist auch eine standardkonforme Version (AH4930) erhältlich.
