Diodes 80/100V-Abwärtswandler: effiziente 48V-PoL-Lösungen für Fahrzeuge

Diodes Incorporated (Nasdaq: DIOD) stellt vier neue asynchrone Buck-/Abwärtswandler für 48V-Low-Voltage-/PoL-Anwendungen vor, die den Anforderungen im Automotive-Bereich entsprechen. Die Modelle AP68255Q/AP68355Q und AP6A255Q/AP6A355Q verfügen über 500mΩ-Leistungs-MOSFETs für eine effiziente DC/DC-Abwärtswandlung mit einem kontinuierlichen Ausgangsstrom bis zu 3,5 A. Die Wandler decken den gesamten Fahrzeug-Batteriespannungsbereich von 5,5 bis 80/100 V ab, einschließlich Load-Dump-Szenarien. Sie eignen sich für verschiedene Anwendungen, darunter 48V-Motorsteuerung, Fahrerassistenzsysteme (ADAS), Telematik, Infotainment, Karosseriesteuerung, Kombiinstrumente und Beleuchtungssysteme.

Die neuen Wandler nutzen eine konstante Einschaltdauer (COT), um eine nahezu konstante Schaltfrequenz (300 kHz) aufrechtzuerhalten. Dies ermöglicht ein schnelles Last-/Leitungs-Einschwingverhalten, einfache Regelkreisstabilisierung und geringe Ausgangsspannungswelligkeit. Die Bausteine lassen sich so einfacher integrieren, da weniger externe Komponenten erforderlich sind. Die proprietäre Gate-Treiber-Anordnung reduziert Ringing an den Schaltknoten, ohne die Ein-/Ausschaltzeiten des n-Kanal-MOSFET-Schalters zu beeinträchtigen. Dies verringert hochfrequente elektromagnetische Störungen (EMI), wie sie normalerweise mit dem Schalten von MOSFETs einhergehen.

Der integrierte Überstromschutz (OCP) mit Frequenz-Foldback-Modus gewährleistet hohe Lastströme und reduziert die Sperrschichttemperatur im Fehlerfall. Der Übertemperaturschutz (OTP) schaltet die Ausgangsspannung des Controllers bei 160 °C sofort ab. Wenn die Temperatur unter die Sicherheitsschwelle von 140 °C fällt, startet der Wandler automatisch neu. Diese Schutzfunktionen verhindern Schäden oder Fehlfunktionen des Controllers und erhöhen die Zuverlässigkeit des Systems.

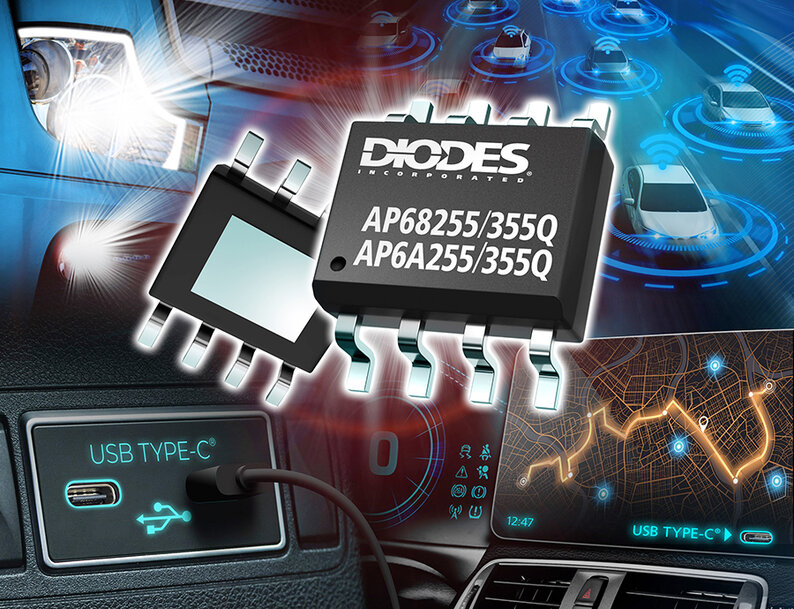

Die asynchronen Abwärtswandler AP68255Q/355Q und AP6A255Q/355Q sind im thermisch optimierten SO-8EP-Gehäuse mit einem Betriebstemperaturbereich von -40 bis +125 °C erhältlich. Ihr Preis beträgt 0,80 US-$ [AP68255Q]; 0,86 US-$ [AP68355Q]; 0,90 US-$ [AP6A255Q] und 0,96 US-$ [AP6A355Q] (jeweils ab 1000 Stück). Für industrielle und gewerbliche Anwendungen stehen auch standardkonforme Versionen zur Verfügung.
