Hocheffiziente Low-Voltage-3A-Abwärtswandler von Diodes Incorporated für Automotive-Designs mit hoher Leistungsdichte

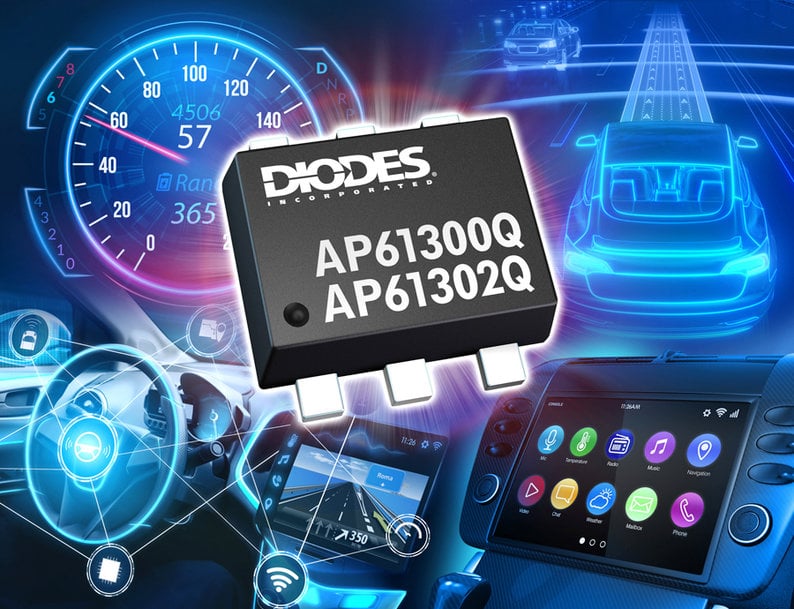

Diodes Incorporated (Diodes) (Nasdaq: DIOD) stellt die Automotive-konformen, synchronen Buck-/Abwärtswandler DIODES AP61300Q und DIODES AP61302Q vor.

Hocheffiziente Low-Voltage-3A-Abwärtswandler von Diodes Incorporated für Automotive-Designs mit hoher Leistungsdichte

Die 3A-Wandler verfügen über einen weiten Eingangsspannungsbereich von 2,4 bis 5,5 V und decken den Bedarf einfach integrierbarer, effizienterer Point-of-Loads (POLs) in Fahrzeugen ab. Sie eignen sich für den Einsatz in Telematik-, ADAS-, Stromversorgungs- und Infotainmentsystemen sowie in Kombiinstrumenten.

Jeder dieser Wandler ist mit einem 70mΩ-High-Side-Leistungs-MOSFET und einem 50mΩ-Low-Side-Leistungs-MOSFET ausgestattet, die zusammen für eine hocheffiziente DC/DC-Abwärtswandlung sorgen. Da schnelle Schaltgeschwindigkeiten unterstützt werden, können viel kleinere zugehörige passive Bauelemente zum Einsatz kommen, was die Gesamtstückliste (BOM) und den Platzbedarf verringert.

Je nach Lastbedingungen lassen sich der AP61300Q und AP61302Q für die Betriebsarten Pulsfrequenzmodulation (PFM) oder Pulsweitenmodulation (PWM) konfigurieren (über den Enable-Pin). Ihr Ruhestrom (IQ) von 19 μA im PFM-Modus sorgt auch bei geringer Last für einen hohen Wirkungsgrad. Darüber hinaus ermöglicht ihr Low-Dropout-Modus (LDO), dass die Ausgangsspannungsregelung aufrechterhalten wird, sobald sich die Eingangsspannung der UOUT-Spannung nähert.

Die COT-Steuerung (Constant On-Time) beider Wandler sorgt für ein schnelles Einschwingverhalten, eine einfache Regelkreisstabilisierung und eine geringe Ausgangsspannungswelligkeit, wobei nur minimale externe Bauelemente erforderlich sind. Dabei muss viel weniger Platz auf der Leiterplatte zugewiesen werden, was die Gesamtproduktionskosten verringert.

Die im SOT563-Gehäuse ausgelieferten Wandler AP61300Q und AP61302Q sind nach AEC-Q100 (Grade 1) qualifiziert, PPAP-geeignet und werden in IATF-16949-zertifizierten Einrichtungen gefertigt. Sie kosten je 0,19 US-$ (ab 1000 Stück).

www.diodes.com
