Diodes Incorporated News
Boost/SEPIC-Controller von Diodes Incorporated ermöglicht breites 50kHz-LED-PWM-Dimmen für Fahrzeugbeleuchtungen
Diodes Incorporated (Diodes) stellt einen Boost/SEPIC-Controller (Single-Ended Primary Inductance Converter) für verschiedene LED-Anwendungen in Fahrzeugen vor.

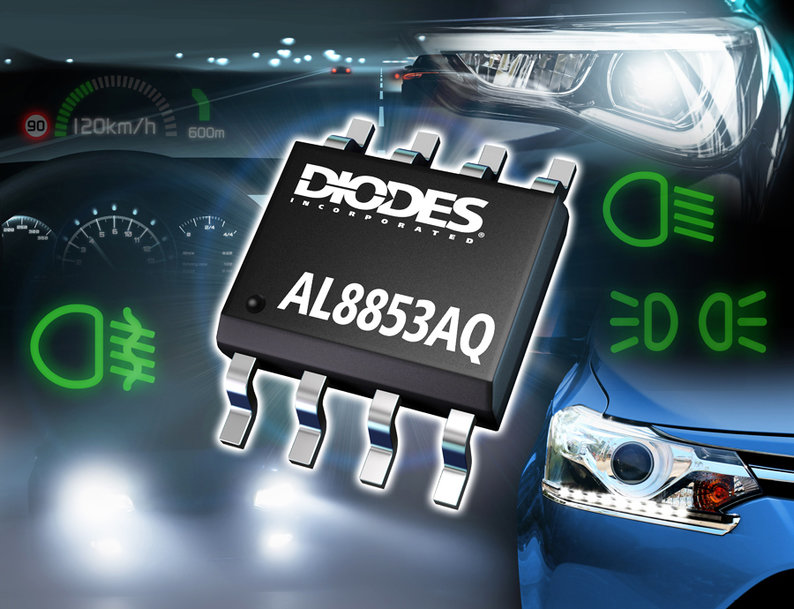

Der AL8853AQ ist ein hochleistungsfähiger, automotive-konformer, hochintegrierter Baustein, der die Stückliste für LED-Anwendungen in Fahrzeugen, wie Außenleuchten, Scheinwerfer, Head-up-Displays (HUD) und Hintergrundbeleuchtungen, verringert.
Hersteller von Fahrzeugscheinwerfern nutzen SEPIC, um Fern- oder Abblendlicht-LED-Array-Treiber zu entwickeln, die direkt von der Fahrzeugbatterie betrieben werden, anstatt die herkömmliche zweistufige Topologie eines Boost- gefolgt von einem Buck-Wandler oder einen Vollbrücken-Buck-Boost-Aufbau zu verwenden. Die SEPIC-Funktion des AL8853AQ unterstützt eine kosteneffiziente, einfache Buck-Boost-ähnliche Topologie, die sich gut für HUD-Systeme eignet – ein zunehmend beliebtes Ausstattungsmerkmal in Fahrzeugen.
Der weite Eingangsbereich (6 bis 40 V) des AL8853AQ unterstützt die typische 12V-Batteriespannung für Fahrzeuge. Seine 200mV-Feedback-Referenzspannung hat eine Toleranz von ±3%, um eine genaue Helligkeitsregelung zu gewährleisten und die Effizienz zu verbessern. Die feste 400kHz-Schaltfrequenz des Controllers sorgt für geringe elektromagnetische Interferenz (EMI), da die Grundfrequenz außerhalb des Mittelwellenbandes liegt. Darüber hinaus verhindert der schnelle (50 kHz) Pulsweitenmodulations-/PWM-Analog-Dimmmodus (100% bis hinunter zu 1%) sichtbares nieder- oder hochfrequentes Flackern, wie es normalerweise mit PWM-Dimmen verbunden ist. Der AL8853AQ verfügt auch über robuste Schutzfunktionen gegen unerwartete Überspannung, Überstrom, Übertemperatur sowie gegen Kurzschlüsse von Dioden und Induktivitäten.
Der AL8853AQ ist gemäß AEC-Q100 Grade 1 qualifiziert, wird in nach IATF-16949-zertifizierten Einrichtungen gefertigt und ist PPAP-fähig. Der Baustein wird im SO-8-Gehäuse zum Preis von 0,33 US-$ (ab 1000 Stück) ausgeliefert.
www.diodes.com
